RFoF1P4MED感应电压测量光电传感器系统
一种用于感应电压测量的微型有源电光宽频传感器系统。它是由我们Z43合作伙伴组织ZMT Zurich MedTech AG (ZMT) 联合开发的，能够以精确和简便的方式对医疗植入物进行免疫测试，以确保其与磁共振成像（MRI）环境的兼容性。
RFoF1P4MED与7T以下的MRI系统兼容。凭借在10 MHz – 1 GHz频率范围内获取复电压信号的能力，RFoF1P4MED满足了ISO 10974第15条中对第三级评估的所有探头要求。
RFoF1P4MED与7T以下的MRI系统兼容。凭借在10 MHz – 1 GHz频率范围内获取复电压信号的能力，RFoF1P4MED满足了ISO 10974第15条中对第三级评估的所有探头要求。
|
系统 |

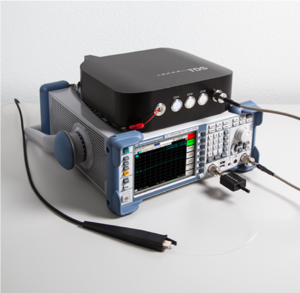

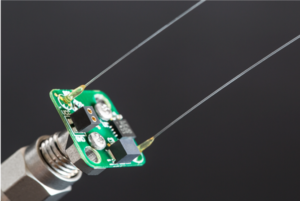

TDS RFoF1P4MED 由一个 RFoF1PMED 电压探头、一个 RFoF1PF4MEDFOI 光纤互连和一个 TDS 远程单元组成。一个 RFoF1P4MEDCU 校准单元用于现场校准和验证。 |
|
|
应用程序 |
TDS RFoF1P4MED系统在电磁敌对和电磁敏感环境中优化射频电压测量：
|
|
| 基本配置 |
TDS RFoF1P4MED 系统的基本配置由以下部分组成：
|
|
| TDS 远程单元 |
TDS 远程单元规格：
|
|
| TDS RFoF1P4MED |
TDS RFoF1P4MED 换能器规格：
|
|
| 软件 | TDS RFoF1P4MED 通过 USB 链路的 SCPI 命令提供远程控制功能，用于测量和测试自动化。 | |
| 校准 | 校准在SPEAG的ISO17025认证校准实验室进行。 | |
| 验证 |
S21测量与 RFoF1P4MED CU |
|
| 标准兼容性 |
TDS RFoF1P4MED 可用于符合以下测试：
|
|
| 独特功能 | ||
|
频率范围 主动光学技术 时域 微型 |
10兆赫兹 (10赫兹) - 1吉赫兹 无干扰信号传输，具有无与伦比的动态范围 扁平宽频射频信号传输 传感器尺寸 2 × 2 × 4 毫米2 |
|
| 福利 | ||
|
宽频传感器 微型换能器 完全使用光学技术隔离 完全微分 核磁共振兼容 |
使用一个电压探头覆盖广泛的频率范围的能力 不加载被测设备 无寄生拾取，完整信号完整性，100% 可信结果 光学隔离提供了无与伦比的差分测量性能 探头中没有磁性材料，允许在临床系统中轻松使用 |
|
| 兼容性 | DASY8 模块 AIMD, ZMT MITS, ZMT piX | |
